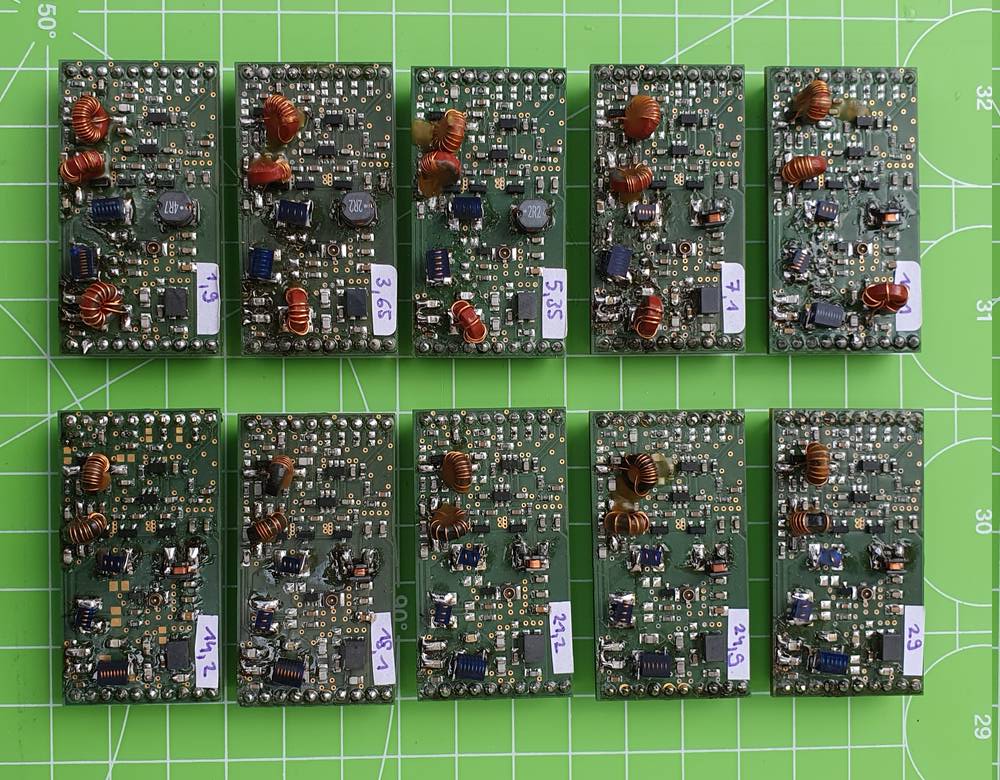

PA06 ( 5Watt bei kleiner 5V ) - Test der 1Volt-PA-Struktur
Mit der PA06 wurde die PA-Struktur für den 1Volt-TRX getestet. Eine Lösung mit fertigen kleinen Luftspulen, die ohne Abgleich auskommt, wurde erarbeitet.

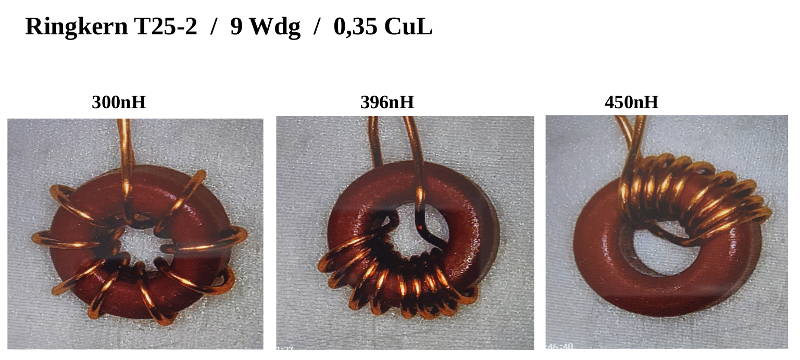

Für die Bänder 40m, 60m, 80m und 160m ist die Spule L4 mit ein kleinen Ringkern T25-2 aufzubauen. Durch zusammendrücken der Windungen erfolgt der Abgleich, Unterdrückung 2xf, gut sichtbar bei der S21-Messung.

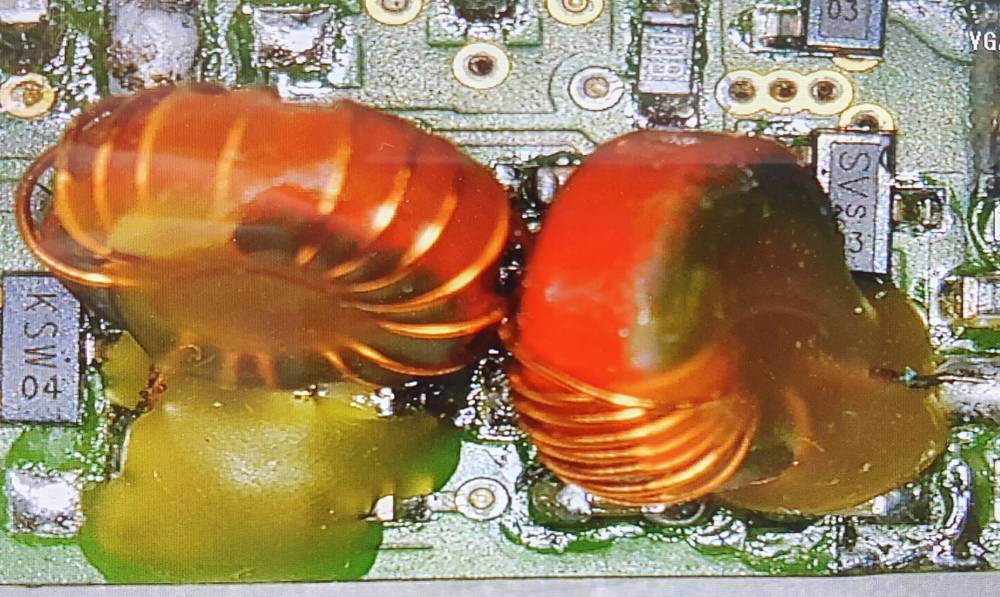

Die Fixierung erfolgt mit Bienenwachs, kleine Bienenwachs-Kerzen sind gut erhältlich. Mittels Lötkolben erfolgt das Auftragen - Auftropfen.

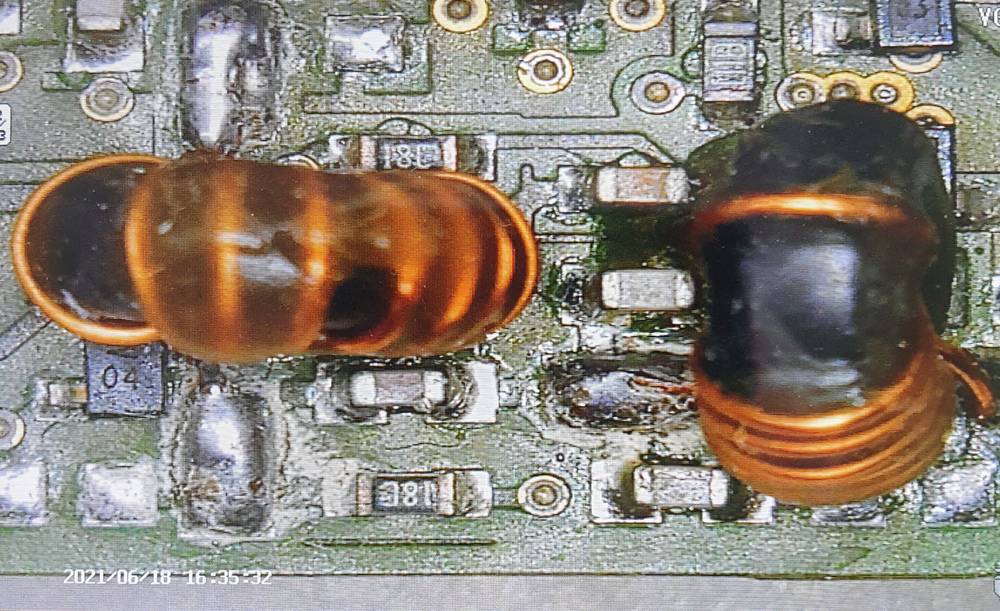

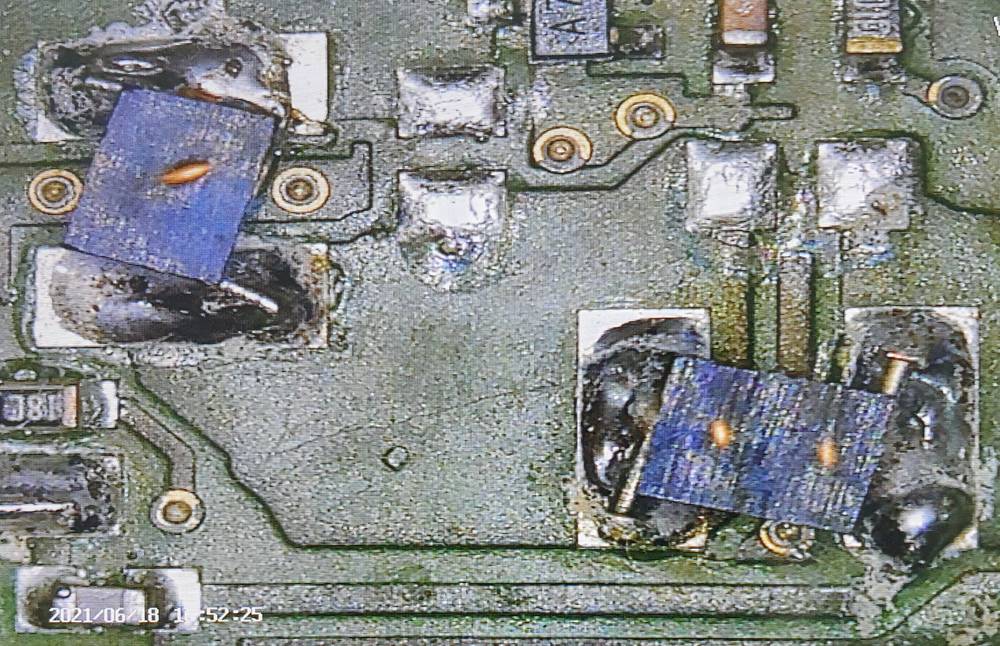

Die Luftspulen nur mit Lötkolben auflöten - eine REFLOW-Lötung verursacht Kurzschlüsse !!!
Für den Nachbau die Unterlagen:
PA06.spl7 Schaltung sPlan (08.02.2022)- PA06_schaltung.pdf Schaltplan PDF (08.02.2022)
- PA06_3_3_2021.lay6 Leiterplattenunterlagen Sprint-Layout (08.02.2022)
- bestückung.pdf Bestückung PDF (08.02.2022)
- PA06 Rx Filter.pdf Bestückung Rx Filter PDF (09.02.2022)
- PA06 PA Filter.pdf Bestückung PA Filter PDF (09.02.2022)
- PA06_test.pdf Testergebnisse 160m bis 10m (08.02.2022)
- Kontrolle PA-Netzwerk S11 an X1, 160/80/60/40/30/20/17/15/12/10m
- Kontrolle PA-Netzwerk S21 an X1 nach Ausgang 50 Ohm, 160/80/60/40/30/20/17/15/12/10m
- Kontrolle Rx-Filter, 160/80/60/40/30/20/17/15/12/10m
- Kontrolle PA-Sendesignal, 160/80/60/40/30/20/17/15/12/10m
